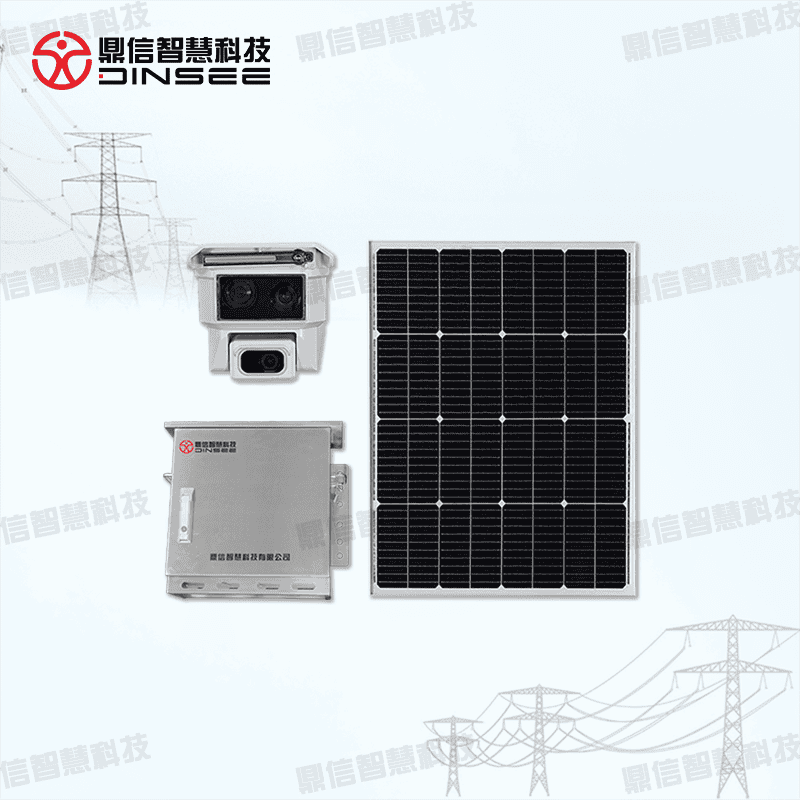

架空輸電線路圖像視頻監測裝置（槍型）
一、需求分析
部分交跨點、施工入口和桿塔周邊的風險來源長期集中在固定方向，監視畫面需要始終對準 同一作業面，便于前后對比。若采用轉動設備，巡視過程中反而可能暫時離開關鍵區域，還會增 加機構維護和供電負擔。槍型裝置適合長期盯守固定通道、桿塔下方或施工界面，以穩定視場完 成周期抓拍、異常留證和夜間查看。
二、工作原理
安裝時一次確定鏡頭朝向，設備運行后不進行云臺轉動：前視夜視通道觀察重點方向， 800萬廣角通道記錄現場全貌，下視鏡頭查看桿塔下方及設備近場。終端按周期抓拍，也可由平 臺遠程召拍；端側識別到關注目標后保存圖片或短時錄像并通過4G上傳。固定畫面便于前后對 比，30W太陽能板和200Wh電池用于維持低功耗運行。
三、功能特點
1、固定三視場清晰取證：前視夜視400萬像素、前視廣角800萬像素、下視廣角400萬像素；
2、近遠區域同時覆蓋：前視廣角105°，下視廣角110°，兼顧施工面與桿塔下方；
3、固定畫面便于對比：一體式槍型結構，無云臺和預置位，長期保持同一監視基準；
4、晝夜重點方向可視：最低照度≤0.01Lux，支持夜視，動態范圍實測80.6dB；
5、圖像監測按需召拍：支持定時抓拍、告警抓拍和遠程召拍，最小拍攝周期≤5min；
6、異常過程遠程復核：支持1080P畫面傳輸，告警時可聯動保留現場資料；
7、本地資料輕量存儲：配置32G存儲，可擦寫520次，滿足圖片和告警記錄留存；
8、低帶寬點位無線回傳：采用4G通信，適合固定方向圖像周期上送；
9、小型供電降低負擔：30W太陽能板配200Wh磷酸鐵鋰電池，峰值功耗13.5W；
10、結構緊湊便于安裝：主機5.0kg、整套32.0kg，外殼實測滿足IP67。

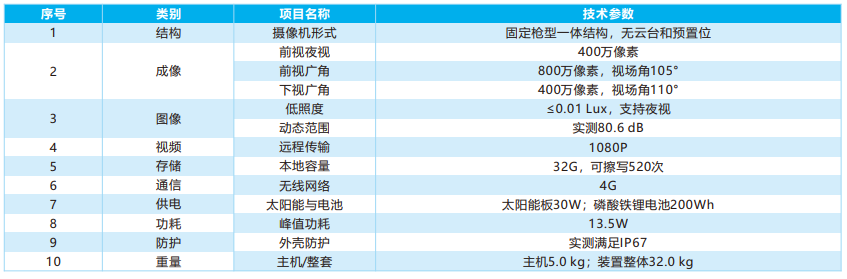

四、產品參數
