一、需求分析
隨著配電線路的覆蓋范圍越來越廣，加之配網線路的環境錯綜復雜；配電線路的安全運行成 為了電力部門面臨的一大挑戰。由于配電線路通常會途經交通不便捷的地區，傳統的巡檢方式已 經無法滿足安全監控的需求。因此，采用配電線路四目圖像監測裝置成為了解決這一問題的有效 手段。
二、工作原理
配電線路四目圖像監測裝置以圖像視頻監測為主，包含主控單元、通信模塊、電源模塊、四 目圖像攝像機、無線傳輸單元；采用太陽能及鋰電池供電，利用前端簡易云臺攝像機采集視頻數 據，通過4G/5G/APN網絡，將圖像/視頻數據傳輸至監控中心，實現對線路全線巡線、防外破、 三跨、樹木超高、施工現場塔吊、車輛穿越架空線路等各種影響線路運行的情況進行實時監控， 保障線路的穩定運行。
三、功能特點
1、采用前視和下視（塔基）圖像監控集成設計，對配電線路和桿塔提供全維度監控；
2、前視雙目：1600萬+200萬，前視相機可手動調節角度，支持垂直方向為-30°~30°調節范圍，可適應水平直線塔、下坡及爬坡線路塔等 多種應用場景；
3、后視：1600萬，后視相機可手動調節角度，支持垂直方向為-30°~30°調節范圍，可適應水平直線塔、下坡及爬坡線路塔等多種應用場 景；
4、廣角下視：120°下視廣角鏡頭，能監控塔基及塔基周邊情況。與普通鏡頭相比，同樣高度的安裝條件下，120°廣角鏡頭可獲得更寬闊視 野；
5、前端智能：裝置前端集成智能分析算法，自動識別，精準預警，識別準確率達98%；
6、9.6V/20AH磷酸鐵鋰電池，太陽能供電30W；
7、敏捷安裝：安裝支架采用特殊結構設計，能滿足設備主體和太陽能板在水平方向上進行 360°調節，同時整體支架可以垂直方向上進行 180°調節。

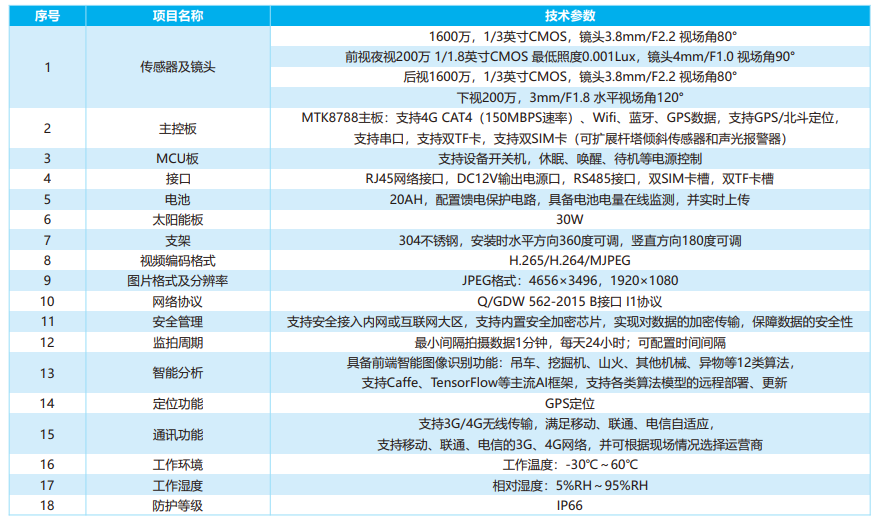

四、產品參數
