電纜這玩意兒，埋在地下、穿在管里、架在塔上，平時它也不跟你吱聲，但等它"吱聲"的時候，基本就是跳閘了、燒了、接地了。更要命的是那種多分支、架空和電纜混著走的線路，故障到底出在T接的哪一分支？是架空段還是電纜段？光靠保護動作信息根本分不清。?

其實很多事故根本不是突然發生的。接頭過熱、護層環流慢慢漲上去、局部放電從偶發變持續——這些前兆信號一直都在，只是以前沒人盯著、沒設備能同時盯那么多點位，等真正發現的時候，缺陷已經拖成故障了。

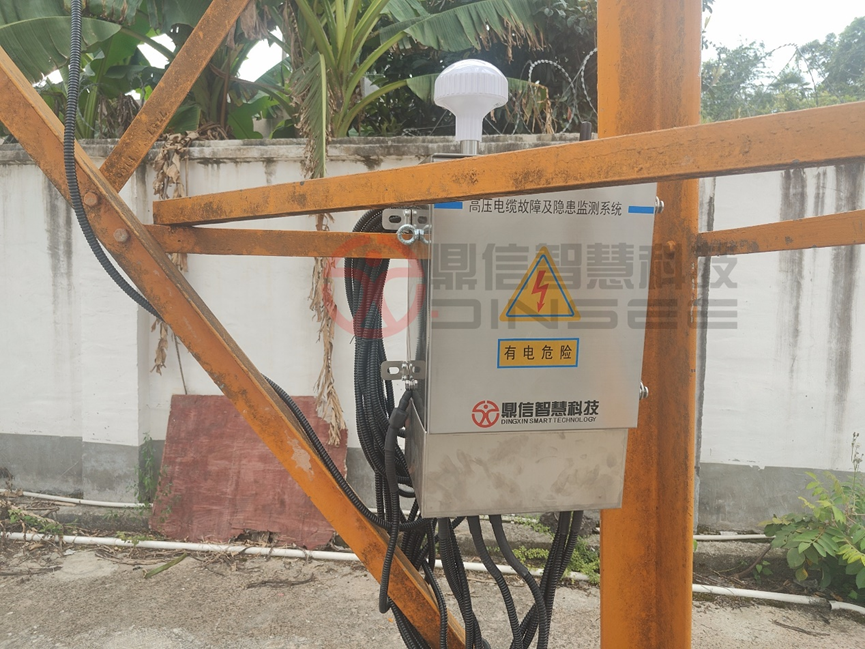

鼎信智慧的DX-WPS100-GZ02電纜故障預警與精確定位裝置，干的就一件事——把“等它壞”變成“壞之前預警”。放電譜圖、脈沖波形、環流數據、接頭溫度，全部實時在線，后臺彈窗和手機短信同時提醒。真出了故障，雙端行波技術監測并定位故障點，誤差壓到0.1%L+5米以內，多長的線路、多復雜的分支拓?fù)洌约合劝褏^(qū)段給你切出來，你到現場不用再?gòu)念^搖。單套覆蓋可以拉得到10公里，北斗/GPS授時同步，4G/APN回傳，感應取電、市電、太陽能三種供電隨便選，外殼IP66，往那一掛，風吹雨淋不用操心。

說白了，就是把原來那套折騰人的電纜故障巡檢流程，直接簡化。

盯的不是單一指標，是把電纜出毛病的環節基本全覆蓋了，短路、接地、斷線這些硬故障不用說，關鍵是那些還沒“徹底壞”的階段，比如局部放電在慢慢變密集、接頭溫度在一點點往上爬、護層環流從幾十安悄悄漲到一兩百安，它全都在監測著。一旦哪個參數越了設定的閾值，后臺系統直接彈窗，同時運維人員手機上短信就進來了，兩條路同時通知。而且每一次告警不是彈出來就沒了，時間、點位、參數、波形全部歸檔，后面要做趨勢分析、要寫報告、要追責，后臺人員翻記錄就行。

再說數據展示。很多監測設備最煩的一點是數據是采回來了，往屏幕上一堆曲線一甩，你自己看吧。但DX-WPS100-GZ02電纜故障預警與精確定位裝置不是，它把每個監測點位的放電譜圖、脈沖波形、頻率響應曲線實時同步鋪在界面上，不需要用戶切來切去。更關鍵的是能自己做解析，諸如放電峰值多少、放電頻率什么量級、放電電流多大，直接算好擺在那兒，還自動生成二維和三維的相位圖譜。搞過局放分析的人都知道，光看一個PRPD圖譜有時候不好判斷缺陷類型，但二維三維相位圖譜一疊加，是氣隙放電、沿面放電還是懸浮電位放電，基本能看個八九不離十。

然后是定位，這也是DX-WPS100-GZ02電纜故障預警與精確定位裝置最核心的價值。真出了故障，它不是告訴你“大概在這一帶”讓大伙兒去猜，而是自動跑雙端行波算法，直接輸出故障距離，單位精確到米。定位誤差控制在0.1%L加5米以內，這里的L是這段電纜總長度。大家可以粗算一下，一公里的電纜，誤差也就六米左右，到了現場基本不用來回折騰。接頭處的溫度監測誤差壓到0.5°C以內，護層環流量程拉到0到300安，這些精度在現場是完全夠用的。

還有一個特別實際的點——電纜線路不是一條直線拉到底的。很多實際的電纜線路有T接分支，有一段架空接一段電纜，這就涉及到非常重要的問題，電纜故障到底發生在T接的哪一路？是在架空段？還是電纜段？以前這個判斷全靠保護動作信息加經驗去猜，經常猜錯方向白跑一趟。但鼎信智慧的電纜故障預警與精確定位裝置能自動把區段切出來，告訴你故障在不在T接線路上、屬于架空部分還是電纜部分，運維人員出門之前方向就已經明確了，不用到了現場再分頭找。

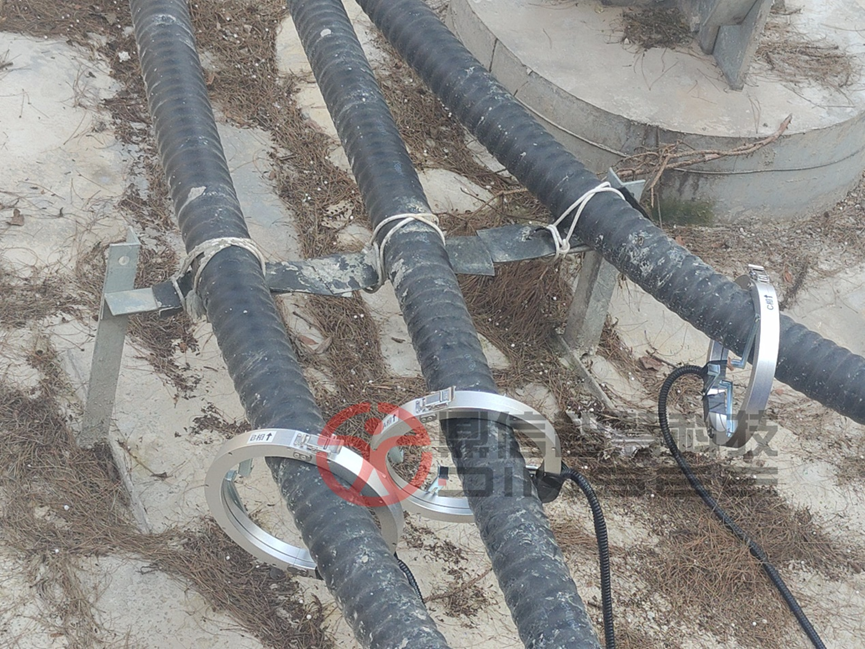

除了放電預警這個主功能，電纜故障預警與精確定位裝置還順帶把線路電流監測和護層環流監測做進去了。環流這個參數很多人平時不太關注，但環流持續偏大往往意味著外護套有破損或者接地方式出了問題，不處理的話后面就是護層燒穿、主絕緣進水。而電纜故障預警與精確定位裝置擴展的護層環流監測，0到300安的監測量程，把常見工況都兜住了，不用額外再裝一套環流監測設備。

我們?cè)诠こ搪涞剡@塊也考慮得比較細，電纜故障預警與精確定位裝置的通信一般是走4G或者APN專網，不用現場再拉光纖；供電給了三個選項：感應取電、AC220V市電、太陽能，看用戶現場條件挑，不用為了供電專門改線路。外殼防護等級IP66以上，戶外掛著淋雨、進灰不用操心。單套裝置監測覆蓋距離達到10公里以上，最短不低于5公里，基本上一個配電房到下一個配電房之間的電纜段，一套就夠覆蓋。

最后是軟件界面，全中文，不用對著英文菜單猜。接頭狀態顯示做了組件化處理，每個接頭是一個獨立模塊，狀態顏色、溫度數值、告警標識一目了然，不需要從一堆表格里去翻。另外通信協議留了擴展接口，站級監控平臺那邊如果有自己的規約要求，數據上傳、事件確認這些都能按對方的格式對接，不是那種"你只能用我這一套后臺"的封閉架構。

從整體看下來，相信大家都有所了解了，DX-WPS100-GZ02電纜故障預警與精確定位裝置的設計思路其實不復雜，功能不花哨，但每一項都是沖著電纜現場真正頭疼的問題去的。
